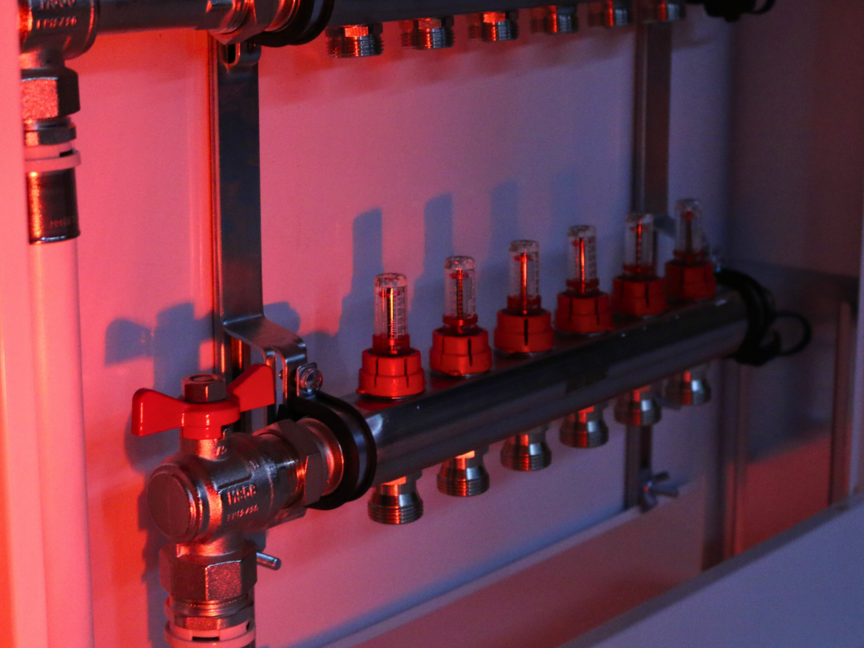

Der Heizkreisverteiler bildet das Herzstück jeder Fußbodenheizung: Er verteilt die Wärme präzise auf die einzelnen Heizkreise und sorgt gemeinsam mit moderner Regelungstechnik für eine effiziente Steuerung des gesamten Systems. Ob aus Edelstahl oder Kunststoff, mit manueller oder automatischer Regelung – unsere Lösungen bieten maximale Effizienz, einfache Installation und optimale Kontrolle über Temperatur und Energieverbrauch.
Durchflussanzeiger für Heizkreisverteiler Top HKV ohne Unterteil. Aus Messing vernickelt. Die Durchflussmessung beruht auf dem Verdrängungsprinzip einer Prallscheibe, welche in einem Messrohr geführt ist. Durch eine Schubstange, welche die Prallscheibe mit dem Anzeigekörper direkt verbindet, wird die Position ins Sichtglas auf dem Anzeigekörper übertragen. Die am Sichtglas aufgedruckte Skala visualisiert die Durchflussmenge.
Durch Drehen der schwarzen Spindel wird der Öffnungsquerschnitt am Ventil verändert und folglich die gewünschte Durchflussmenge eingestellt. Durch vollständiges Eindrehen wird der Durchfluss abgesperrt.
Modul zur Erweiterung eines Heizkreisverteilerstamms um einen zusätzlichen Heizkreis.

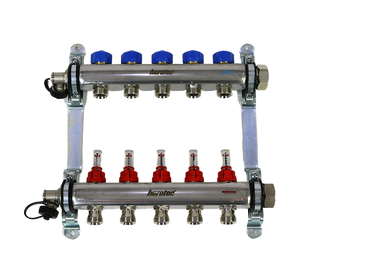

Heizkreisverteiler aus Edelstahlspezialprofil 1.4301, druckgeprüft nach DIN 3230 mit Durchflussanzeiger im Vorlaufstamm (0-2,5 l/min.).

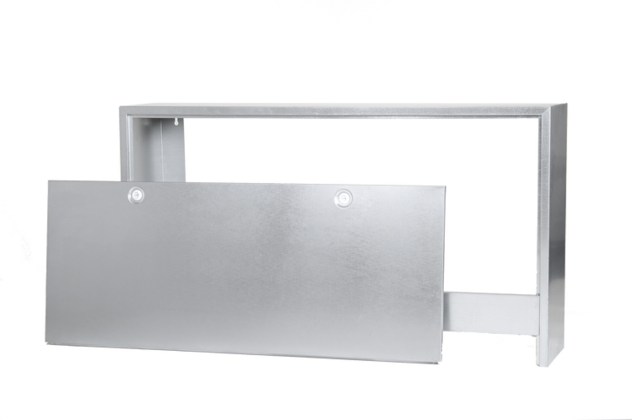

Universeller Aufputz-Verteilerschrank aus galvanisch verzinktem Stahlblech.

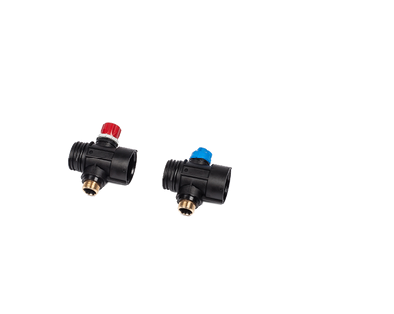

Industrieverteiler Grundpaket bestehend aus 2 × 2 Wandhaltern, 2 Endkappen mit jeweils 1 x ½“-IG Anschluss, 2 KFE-Hähnen ½”, 2 Hauptanschlüssen 1½" mit -flachdichtender Überwurfmutter und Befestigungsmaterial. Baulänge 110 mm.
Vernickelter flachdichtender Kugelhahn aus Messing mit Dichtring. Kugeldichtungen PTFE, O-Ringe EPDM, Hebelgriff Stahl verzinkt, Selbstsichernde Griffmutter Stahl verzinkt.
Winkelrohrspange aus Kunststoff zur Umlenkung des Rohrs im Bereich von Deckendurchbrüchen, Verteilerzuführungen etc. Diese gewährleisten die Einhaltung des Biegeradius, schützen die Rohre und erleichtern den Anschluss des Rohres an den Verteiler im Verteilerschrank.

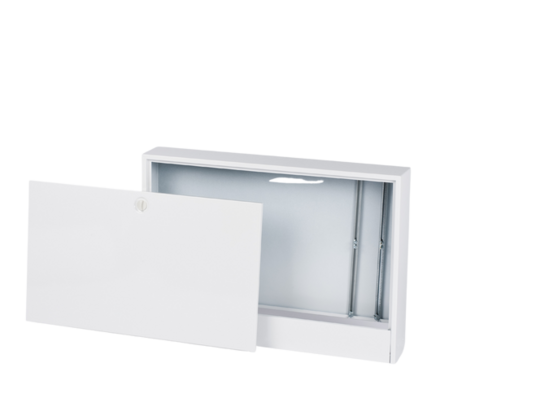

Universeller Aufputz-Verteilerschrank aus 0,8 mm verzinktem und pulverbeschichtetem Stahlblech.

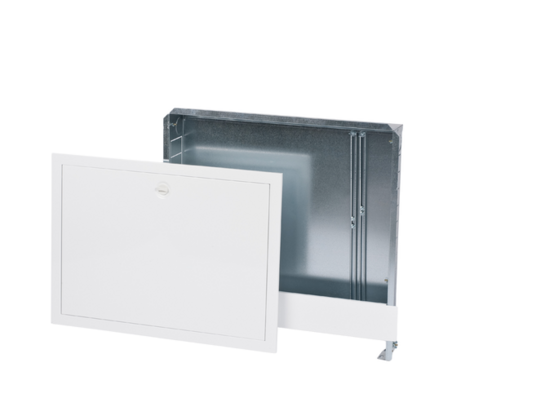

Universeller Unterputz-Verteilerschrank aus 0,8 mm verzinktem Stahlblech.

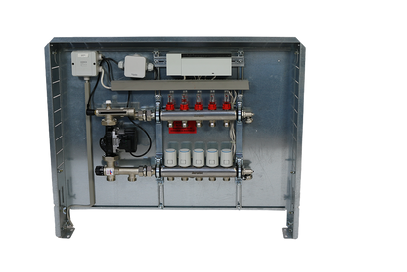

Wir montieren den Heizkreisverteiler, die Kugelhähne, die Klemmleiste und Stellantreibe, das Wärmemengenzähler-Anbauset oder andere Komponenten nach Ihren Wünschen in einem Verteilerschrank Ihrer Wahl.
Hinweis: Das zwingend erforderliche Planungsformular finden Sie im Downloadbereich unter www.Swisspor.de
Set bestehend aus 1 Türschloss mit 2 Schlüsseln für die Verteilerschränke AVS und UVS aus Stahl zur nachträglichen Montage

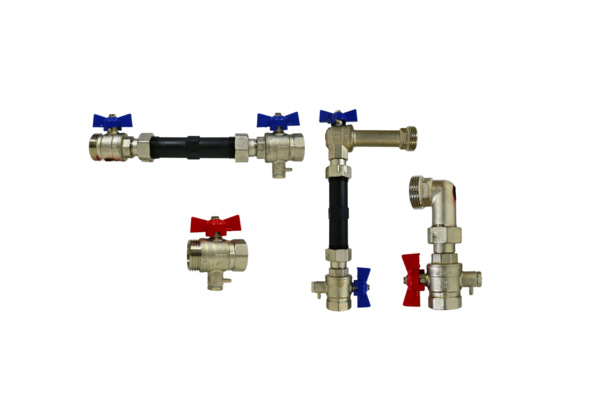

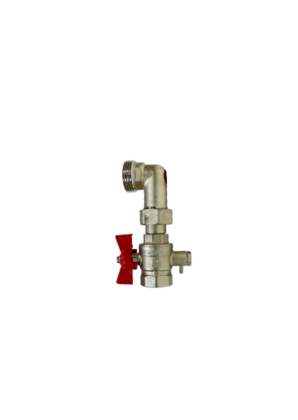

Wärmezähler oder Wärmemengenzähler dienen der genauen Bestimmung der verbrauchten Wärmemenge. Dabei wird aus dem gemessenen Volumen und der Temperaturdifferenz aus Vor- und Rücklauf eines Heizsystems die abgegebene Wärmemenge errechnet.
Vernickelter flachdichtender Kugelhahn aus Messing mit Dichtring.

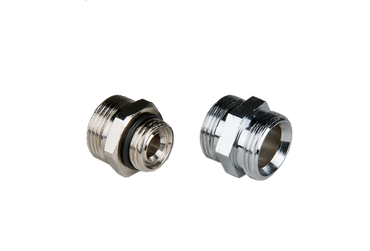

Spezialnippel zur Herstellung von diversen Übergängen in Verbindung mit Klemmringverschraubungen ¾"-Eurokonus.

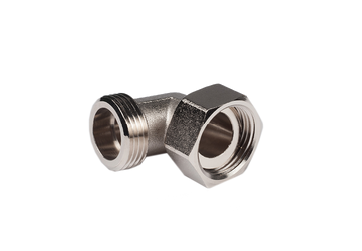

Anschlusswinkel aus Messing mit Flachdichtung.

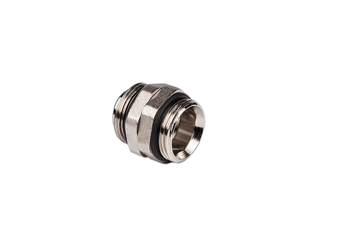

Spezialnippel zum Verbinden von 2 Heizkreisverteilern. Doppelnippel 6-Kant drehbar.

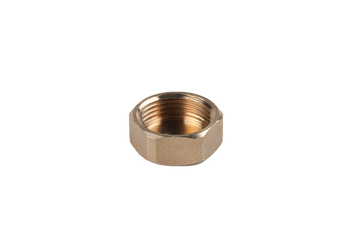

Verschlusskappe mit Dichtung für Sekundärabgänge.

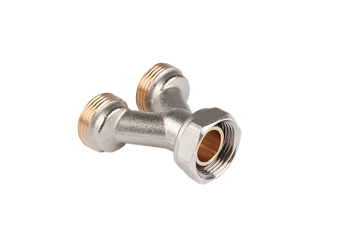

Y-Stück, aus Messing für den Heizkreisverteiler ermöglicht den Anschluss von 2 Heizkreisen gleicher Länge. Mit zwei ¾ “ Eurokonus-Anschlüssen. Anschluss mit Überwurfmutter 3/4“, passend zu allen Eurokonus Armaturen mit 3/4” Gewinde.
Dreiteilige Klemmringverschraubung zum Anschluss des Kunststoff- oder Metall-Kunststoff-Verbundrohrs an den Verteiler, ¾"Eurokonus. Die Überwurfmutter und der Klemmring über das vorher abgelängte und entgratete Rohr aufschieben. Im Anschluss wird die Stützhülse bis zum Anschlag in das Rohrende eingeschoben. Alle Rohrverbindungen sind frei von Zug, Druck- und Drehbelastungen zu montieren. Anschließend die Klemmringverschraubungen mit Hilfe eines Drehmomentschlüssels mit 40 N anziehen.
Wandhalterset bestehend aus jeweils 2 Wandhaltern 60 mm und 110 mm, inklusive Befestigungsmaterial. (Ergänzung zum Grundpaket)
Vormontierte Regeleinheit zum Anschluss an den Edelstahl-Heizkreisverteiler für Flächenheizungen

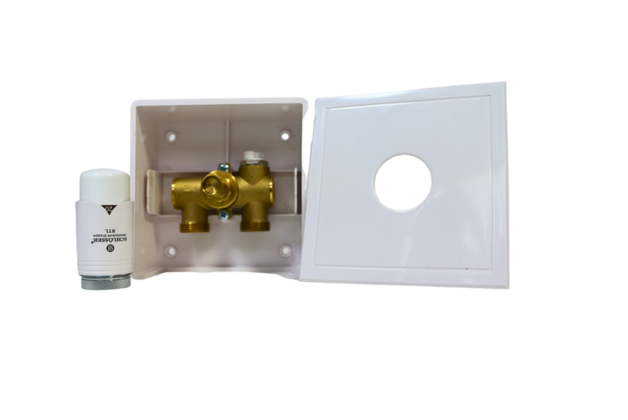

Die RTL-Box dient zur Temperierung von Boden- oder Wandflächen durch einen Rücklauf-Temperatur-Begrenzer z. B. in Bädern. Die RTL-Box wird im Normalfall mit einem Heizkörper zusammen betrieben. Die Flächenheizung deckt dann den Grundbedarf der Heizlast ab. Die Einzelraumregelung übernimmt weiterhin das Heizkörperthermostatventil. Die Einbauposition der Box ist so zu wählen, dass zunächst der Heizkreis und anschließend das Ventil durchströmt werden. Der Durchfluss wird durch das Ventil und das Fühlerelement im Thermostat selbsttätig geregelt. Die RTL-Box besteht aus einem Wandeinbaukasten (Einbaumaße ca. 145 × 145 × 60 mm) mit RTL H-Ventil, Entlüftungs- und Spülventil, und einer weißen Abdeckplatte aus Kunststoff.

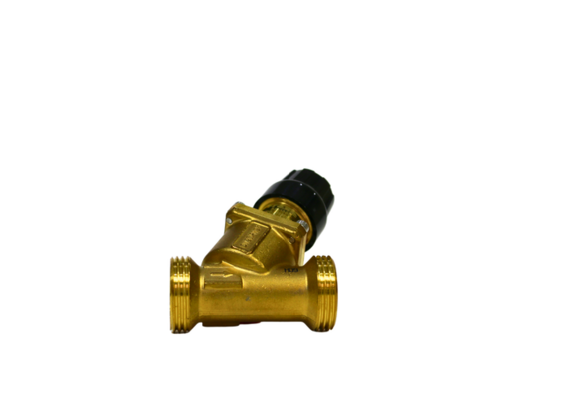

Das Regelventil Compact ist ein druckunabhängiges Regelventil.

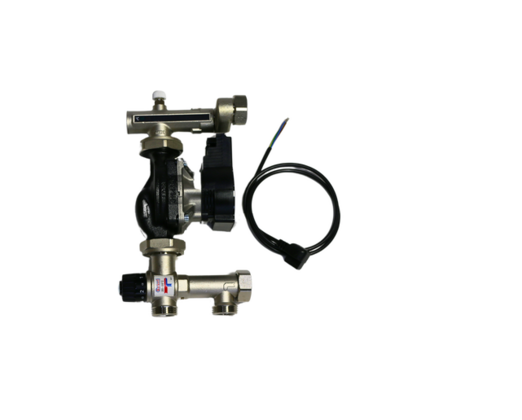

Festwert-Regelset zum Betrieb einer konstanten Vorlauftemperaturregelung einer Niedertemperatur-Flächenheizung aus einemvorhanden Primärkreislauf.
