Terrazza con sovrastruttura Erlenbach

A causa dei difetti nel profilo d’alloggiamento del vetro (profilo a U) del parapetto, eseguito come lavoro autonomo, si sono verificati danni creati dall’acqua nei tetti e nelle solette delle terrazze di questa proprietà. Gli ulteriori punti deboli, come le finestre, la pendenza insufficiente e il drenaggio difettoso, hanno reso inevitabile la ristrutturazione.

152 sostegni BefTec per 140 metri di parapetto in vetro

Il sistema di fissaggio «BefTec» di swisspor è stato scelto in quanto offre raccordi con il 100% di tenuta per tutti gli elementi costruttivi portanti sul sottofondo. Inoltre l’impermeabilità può essere controllata in loco. Il sistema ha rivoluzionato il fissaggio dei parapetti in vetro, delle ringhiere, degli impianti fotovoltaici, degli impianti pubblicitari, dei dispositivi di raffreddamento e dei sistemi di ombreggiamento. Con il risanamento è stato possibile mantenere l’altezza del bordo del tetto. L’obiettivo era che lo strato di usura fosse alla stessa altezza del profilo finale del parapetto in vetro, in modo che solo la parte in vetro fosse visibile sopra lo strato di usura. I nuovi sostegni BefTec sono stati posizionati sopra un isolamento dello spessore di 60 mm. È stato impiegato il Supporto I B 0-60 mm. Al fine di compensare la pendenza insufficiente, sono stati installati un isolamento in pendenza e uno strato di pannelli isolanti sotto vuoto (vacuum). Un vantaggio decisivo del sistema BefTec: il posizionamento dei sostegni non è dettato dalla lastra di vetro. Gli scarichi e le tubature esistenti non pongono quindi alcun problema. Il sistema BefTec si è anche rivelato un valido aiuto per capire le dimensioni necessarie per le lastre di vetro. Questo non sarebbe stato possibile tramite disegno a causa delle molte curvature.

Struttura

Superficie di terrazze e balconi: 415 m²
Supporti BefTec: Supporto | B 0-60 mm, Sostegno per vetro 350

Costruzione dal basso verso l’altro:

Sottostruttura: calcestruzzo

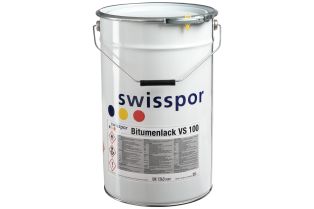

Imprimitura: swisspor Lacca bituminosa VS 100
Barriera vapore: swissporBIKUVAP LL EVA flam
Materiale isolante: 1° strato: swissporPIR in Pendenza, 2° strato: isolamento sottovuoto in vetroresina 25 mm
Impermeabilizzazione bituminosa: 1° strato: swissporBIKUPLAN EGV3.5 v flam, 2° Strato swissporBIKUTOP EP5 WF S flam
Strato protettivo: swisspor TPO Telo protettivo antiradice
Strato praticabile: swisspor Vello di protezione antincendio, griglia in legno
