Palestra SIS Basilea

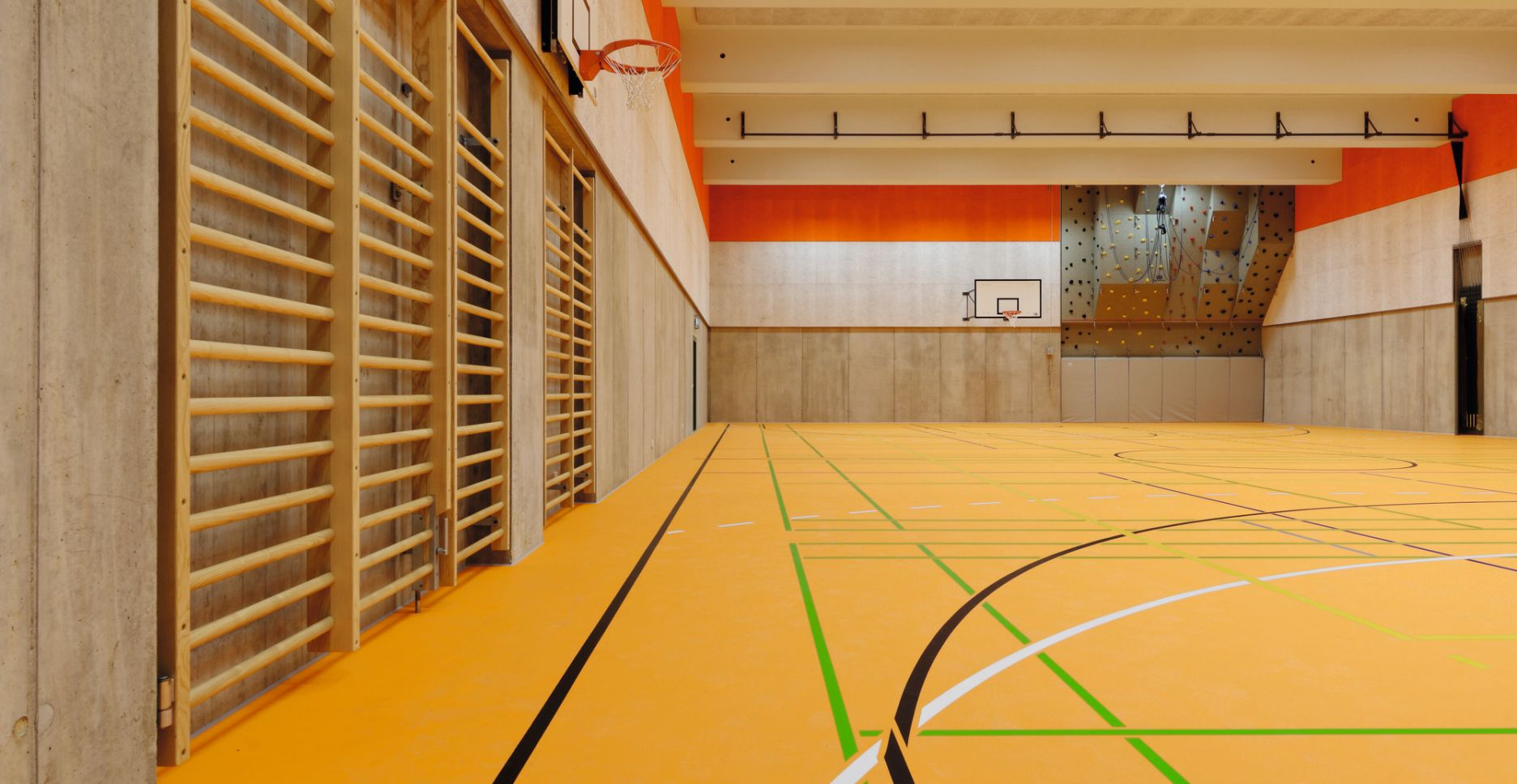

La Swiss International School (SIS) è una scuola privata diurna affermata a livello mondiale. In precedenza, la sede di Basilea affittava locali esterni per le sue attività sportive, ma nel 2012 ha deciso di costruire una propria palestra. A causa dei requisiti di conservazione dei monumenti storici e dello stile architettonico, questa palestra è stata realizzata sottoterra.

Numerose sfide costruttive

La palestra è stata costruita sottoterra, quindi la fossa di scavo è entrata in contatto con l’acqua freatica. Inoltre, la costruzione si è svolta in un cortile interno con un ingresso largo solo 2,70 m e alto 3,00 m, il che ha reso difficile l’accesso al cantiere e indispensabile l’uso di una gru. Per di più, il tetto piano della palestra sarebbe stato usato come campo sportivo aggiuntivo, il che non è facile da implementare a causa delle diverse proprietà fisiche tra le superfici sportive e, per esempio, un tetto di ghiaia convenzionale.

Esigenze speciali richiedono soluzioni speciali

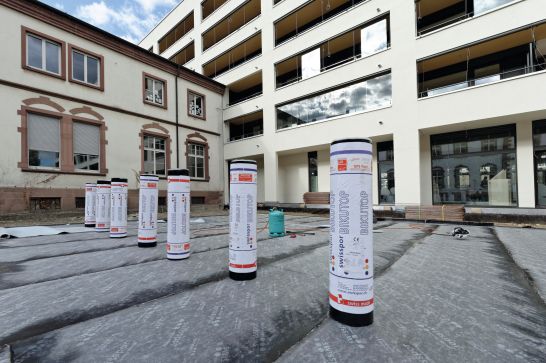

Per mezzo di una membrana impermeabilizzante bituminosa a due strati è stata creata una «vasca nera», che ha garantito che l’acqua freatica non potesse penetrare nella fossa di scavo. Per una combinazione riuscita tra tetto piano e superficie sportiva, la barriera vapore swissporBIKUPLAN LL VARIO v è stata applicata al contrario. Successivamente, la membrana autoadesiva a freddo è stata saldata su tutta la superficie laterale, sul sottofondo in cemento armato. swissporXPS 700 SF è poi stato posato direttamente sulla superficie autoadesiva a freddo che era stata precedentemente attivata termicamente e infine ricoperto con uno strato di swissporBIKUPLAN LL VARIO v. Segue uno strato di swissporBIKUTOP EP5 flam quale strato superiore. L’isolante XPS, fabbricato localmente e in maniera efficiente sotto il profilo delle risorse, ha contribuito alla compatibilità ambientale di questo progetto. I prodotti swisspor sono stati applicati su una superficie di oltre 2‘000 m².

Struttura

Palestra con tetto piano e superficie sportiva

Superficie: 518 m²
Sottostruttura: Cemento armato con pendenza 1.5%, successivamente levigato/bocciardato, spessore 300 mm
Imprimitura: swisspor Lacca bituminosa VS 100

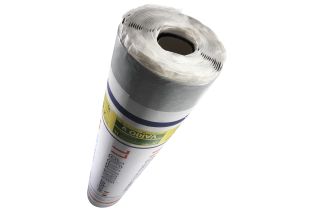

Barriera vapore/impermeabilizzazione temporanea: swissporBIKUPLAN LL VARIO v
Isolamento termico: swissporXPS 700 SF, spessore 160 mm incollato sulla barriera vapore
Impermeabilizzazione 1° strato: swissporBIKUPLAN LL VARIO v (autocollante) incollato a freddo sopra swissporXPS 700 SF, sovrapposizioni saldate con poca fiamma
Impermeabilizzazione 2° strato: swissporBIKUTOP EP5 flam saldato completamente al 1° strato con giunti sfalzati
Strato di scorrimento e superficie sportiva: in loco, altezza di costruzione 70 mm

Palestra con tetto piano sopra locale tecnico/deposito attrezzi

Superficie: 105 m²
Sottostruttura: Cemento armato con pendenza 1.5%
Imprimitura: swisspor Lacca bituminosa VS 100
Barriera vapore/impermeabilizzazione temporanea: swissporBIKUVAP LL EVA Flam
Isolamento termico: swissporXPS 700 SF, spessore 160 mm incollato sulla barriera vapore
Impermeabilizzazione 1° strato: swissporBIKUPLAN LL VARIO v (autocollante) incollato a freddo sopra swissporXPS 700 SF, sovrapposizioni saldate con poca fiamma
Impermeabilizzazione 2° strato: swissporBIKUTOP EP5 flam saldato completamente al 1° strato con giunti sfalzati
Strato drenante: swisspor Drain 5006 posato a secco sul telo impermeabile swissporBIKUTOP EP5 S flam
Strato praticabile: lastre di pavimentazione da giardino posate su ghiaietto splitt

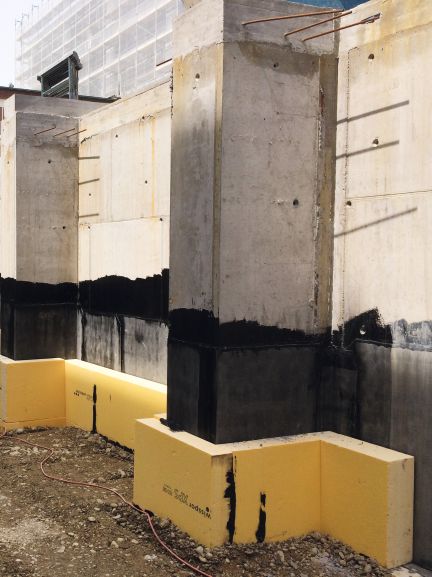

Pareti esterne della palestra

Superficie: 1150 m²
Sottostruttura: cemento armato, successivamente levigato/bocciardato, spessore 350 mm
Imprimitura: swisspor Lacca bituminosa VS 100
Impermeabilizzazione a due strati: (fino a 2.5 m di altezza) swissporBIKUTOP EP5 saldato completamente sul cemento armato swissporBIKUTOP EP5 flam saldato completamente al 1° strato con giunti sfalzati
Impermeabilizzazione a uno strato: (fino a 2.5 m di altezza) swissporBIKUTOP EP5 flam saldato completamente sul cemento armato

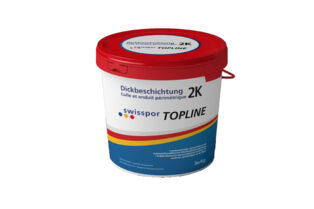

Colla: swisspor Perimeter Massa collante 2 K
Isolamento termico: swissporXPS 300 SF, spessore 200 mm incollato con swisspor Perimeter Massa collante 2K sopra swissporBIKUTOP EP5 flam

Pavimento della palestra

Superficie: 638 m²
Sottostruttura: Strato di calcestruzzo magro livellato sopra il terreno
Impermeabilizzazione a due strati: swissporBIKUTOP EP5 flam posato a secco sullo strato di calcestruzzo magro, sovrapposizioni saldate, swissporBIKUTOP EP5 flam saldato completamente al 1° strato

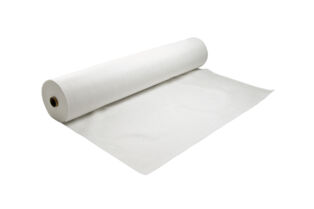

Strato di separazione e protezione: swisspor PROTECT, posato a secco su swissporBIKUTOP EP5 flam, sovrapposizioni saldate
Soletta: cemento armato, spessore 500 mm
Imprimitura: swisspor Lacca bituminosa VS 100
Barriera umidità ascendentale: swissporBIKUVAP LL EVA flam saldata completamente sulla soletta in calcestruzzo

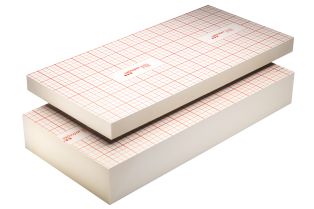

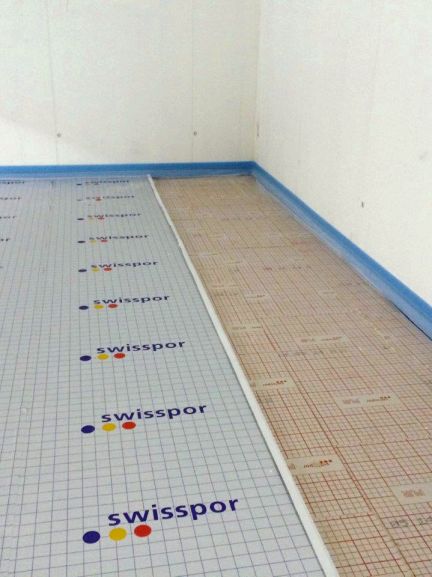

Isolamento termico: swissporPUR Vello SF, spessore120 mm posato a secco su swissporBIKUVAP LL EVA flam
Sottofondo: sottofondo cementizio con superficie sportiva per palestra, altezza di costruzione 105 mm
